电源接口作为电子设备中不可或缺的组成部分，其性能直接关系到整个系统的稳定性和可靠性。在电源接口的设计和应用中，磁珠（FerriteBead）的使用非常常见，它是电子工程师在电源设计中用于抑制噪声、改善信号完整性的重要元件。为什么电源接口会使用磁珠呢？本文将从多个角度深入探讨这一问题。
电源接口中磁珠的作用
电源接口中使用磁珠，主要目的是为了抑制电磁干扰（EMI）。在高速开关电源中，会产生高频噪声，这些噪声如果不加以控制，将会对电路板上的其他部件产生负面影响，甚至影响产品的合规性和安全性。磁珠可以通过其磁导率高的特性，有效吸收高频噪声，将电能转化为热能消耗掉，从而减少噪声传播。
磁珠的工作原理

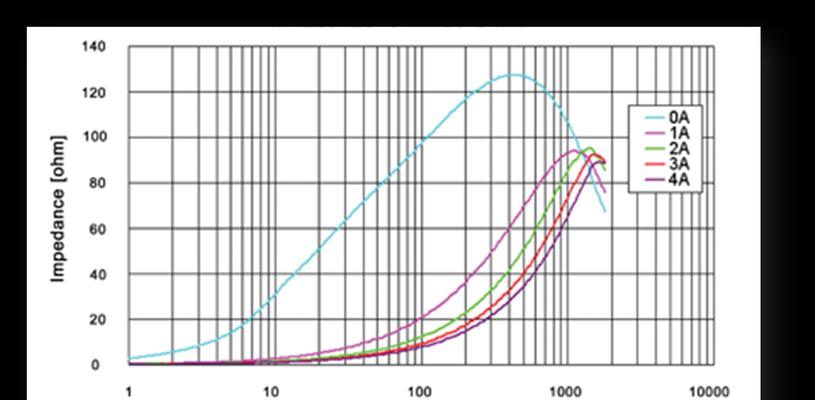

磁珠是通过其材料的磁阻损耗和介电损耗来工作。当高频噪声通过磁珠时，其内部的铁氧体材料会由于磁滞损耗和涡流损耗产生热量，从而降低噪声的幅度。磁珠的阻抗随着频率的升高而增加，所以它对高频信号的抑制效果比对低频信号更好。
磁珠在电源接口设计中的优势
1.成本效益高：与其他EMI抑制元件相比，磁珠成本较低，且安装方便。
2.适用频率范围广：适用于从数十MHz到GHz级别的噪声抑制。
3.无源元件：无需电源即可工作，稳定性高，寿命长。
如何正确选择和使用磁珠
在电源接口设计中，正确的选择和使用磁珠对抑制EMI至关重要。以下是一些选择和使用磁珠的要点：
1.确定噪声频率：首先需要确定干扰源的噪声频率，以便选择合适的磁珠规格。
2.考虑电流和阻抗：磁珠需要能够承受通过接口的电流，并且在工作频率下提供足够的阻抗。

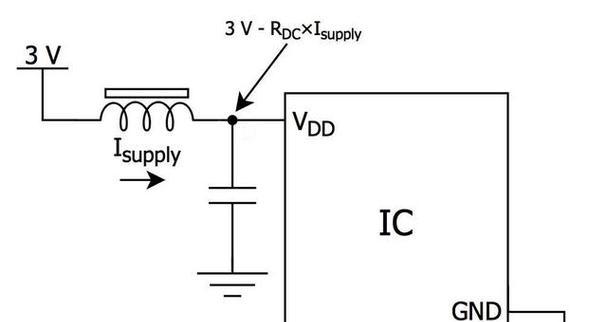

3.安装位置：通常放置在电源线或信号线靠近干扰源的一侧，以有效地吸收噪声。
4.并联电容：在某些情况下，与磁珠并联小电容可以进一步增强噪声抑制效果。
磁珠的常见问题与解答
1.磁珠会降低电源效率吗？
磁珠对电源效率的影响很小，因为其阻抗主要体现在高频段，而电源的主要工作电流在低频段。
2.磁珠能否用于所有的电源接口设计？
磁珠适用于大多数电源接口设计中的EMI抑制，但对于极高电流或特殊应用环境，可能需要结合其他EMI抑制方法。

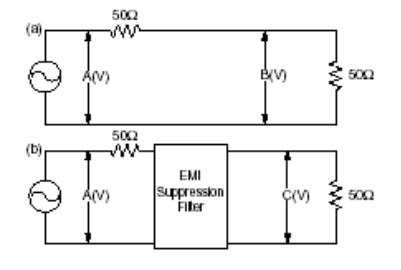

3.如何测试磁珠的抑制效果？
可以使用频谱分析仪或EMI测试仪测量磁珠前后信号的频谱，观察噪声抑制效果。
结语
综上所述，电源接口使用磁珠的主要原因是利用其高频噪声抑制能力，以确保电子设备的稳定运行和信号的完整传输。正确地选择和使用磁珠，能够有效提升电路板的整体性能，并且延长设备的使用寿命。随着电子技术的不断发展，磁珠作为一种经济有效的噪声抑制解决方案，在电源接口设计中将得到更广泛的应用。
