散热器管道图纸的解读对于从事暖通设计、安装及维修的工程师来说是一门必备的技能。图纸不仅包含了散热器的基本信息，还涉及到了安装位置、连接方式、管道布局等诸多细节。如何看懂散热器管道图纸呢？本文将从结构分明、逻辑清晰的角度，结合关键词密度与相关性，深度指导您如何阅读和理解散热器管道图纸的要点。
一、了解散热器管道图纸的基础知识
我们需要知道散热器管道图纸包含哪些基本要素。散热器管道图纸通常由以下几个部分组成：
1.标题栏：包含图纸的名称、编号、比例、制图日期和设计单位等信息。
2.图例和符号：用以解释图纸中的各种符号和缩写。
3.尺寸和标高：明确散热器和管道的具体尺寸以及安装的高度。
4.视图：包括平面图、立面图、系统图等，展示散热器布局和管道走向。
5.注释说明：提供对图纸中特定部分的详细解释，比如管道材质、管径等。
6.连接细节：阐述散热器与其他系统组件，如阀门、管道连接件等的连接方法。
二、掌握散热器管道图纸的阅读要点
在掌握了基础部分之后，我们可以进一步了解阅读散热器管道图纸时的几个重要要点：
2.1确定管道的走向与连接方式
散热器管道图纸中，管道的走向与连接方式是至关重要的。通过图纸上的线条、箭头指示和连接符号，可以知道管道是如何从一个点流向另一个点的。一个带箭头的实线表示水流方向，而符号“T”则表示分支管道的连接点。
2.2理解散热器的安装位置
散热器的安装位置在图纸上通过尺寸和位置标记体现，通常结合立面图和系统图来查看。需要特别注意的是，散热器上方或下方是否有足够的空间进行安装和维护。
2.3注意系统压力与流量要求
系统压力和流量是确定散热器工作状态的重要参数，它们通常在图纸的注释说明部分有所标注。流量要求影响管道直径的选择，而系统压力则关乎到阀门和散热器的耐压等级。
2.4检查并核实管道与配件的规格
管道和相关配件的规格同样需要仔细核实。图纸中会详细列出各种管件、阀门以及散热器的型号规格，如管径大小、壁厚等。核实这些规格对于确保系统安装的准确性和后期的运行安全至关重要。
三、深度解读散热器管道图纸实例分析
接下来，通过一个实例来更深入地理解散热器管道图纸：

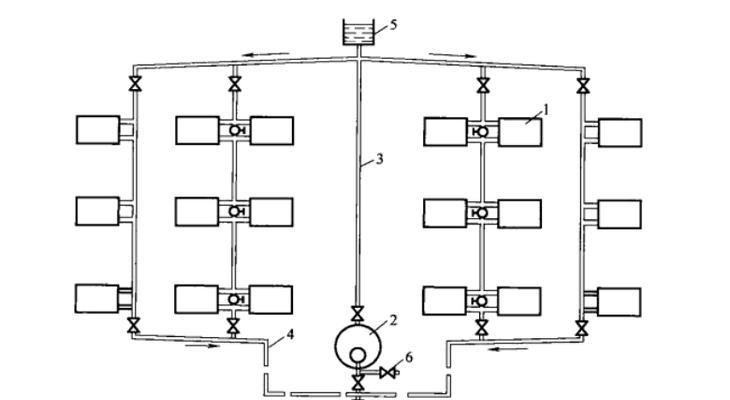

3.1详细解读系统图
系统图是展示整个散热系统布局的主视图。图中显示了散热器通过管道与主供水管和回水管相连。要特别注意系统图中的流线符号，它们帮助我们理解水流的方向和压力梯度。
3.2解析立面图和连接细节
立面图从侧面展示了散热器和管道的立体布局。可以清晰看到散热器的高度和安装位置，以及与墙壁、地面的距离。连接细节图则详细说明了散热器与管道如何连接，比如使用什么样的螺纹、接口类型等。
四、散热器管道图纸阅读中的常见问题及解决方法
在阅读散热器管道图纸的过程中，可能会遇到一些共性问题：
4.1如何确定正确的安装高度？
通常，散热器的安装高度会根据房间布局、家具摆放等因素来确定。在图纸上，可以通过标注的尺寸直接获得。如果有疑问，应参考相关的暖通标准或咨询设计者。
4.2发现图纸中存在尺寸标注不一致的情况怎么办？
图纸上的尺寸不一致很可能是一个错误。应立即对照其他视图或图例进行核对，必要时与设计单位联系确认。
4.3遇到看不懂的符号和缩写怎么办？
遇到不熟悉的符号和缩写，应查找图纸中的图例部分或相关标准文档进行对照学习。
五、
散热器管道图纸的解读是暖通工程师不可或缺的技能。通过理解图纸中的基础元素、阅读要点和实际案例分析，我们可以精确地掌握散热器的安装和运行参数。在阅读过程中，我们还可能遇到各种问题，但只要按图索骥，耐心核对，并及时与设计方沟通，就能够顺利完成解读。最终，通过综合以上信息，我们可以为施工和维护提供准确的指导，保证散热系统的高效、安全运行。
